1. 核心定义

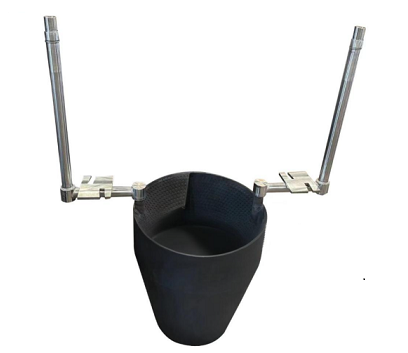

单晶硅冷水屏是安装在单晶硅拉制炉（直拉法，CZ法） 内部的一个环形或筒形水冷部件。它是一个热交换器和热屏蔽装置，通过内部循环的冷却水来主动控制单晶硅生长环境的热场分布。

2. 安装位置

它通常位于：

· 加热器（石墨加热器） 的上方。

· 晶体（硅棒） 与热场保温罩之间的环形区域。

· 环绕着正在向上提拉的硅棒，但并不接触。

3. 核心功能与作用

冷水屏的设计是为了解决单晶硅生长中的关键问题，其作用至关重要：

1. 建立陡峭的温度梯度

   · 目的： 这是其核心的功能。在晶体生长界面（固液界面），需要一个非常陡峭的温度梯度，即从熔点（~1420°C）在极短的距离内迅速下降到较低温度。

   · 原理： 冷水屏通过强大的冷却能力，在晶体表面形成一个“冷边界”，快速带走晶体散发出的辐射热。这迫使热量只能沿着晶体轴向传导，从而在界面处形成所需的陡峭温度梯度。

   · 好处： 陡峭的温度梯度是获得低位错、高质量单晶的关键。它确保了晶体能够以稳定的速度生长，并防止晶体中产生缺陷（如位错增殖）。

2. 保护炉体上部组件

   · 单晶炉内部温度极高，强烈的热辐射会损坏上部的观察窗、提拉机构、密封件等关键部件。

   · 冷水屏像一个“热盾”，吸收了大部分向上的辐射热，并通过冷却水带走，显著降低了炉体上方的温度，保护了这些精密部件，延长了其使用寿命。

3. 优化热场分布，提高拉晶速度

   · 通过精确控制冷水屏的位置和冷却效率，工艺工程师可以“塑造”整个热场的温度分布。

   · 一个优化的热场可以减少热应力，降低晶体变形的风险，并允许在保证质量的前提下，适当提高晶体的提拉速度，从而提高生产效率。

4. 减少杂质挥发与凝结

   · 在高温下，炉内的一些石墨件或掺杂剂会挥发。

   · 如果没有冷水屏，这些挥发物会凝结在较冷的炉壁上部和晶体上，造成污染。

   · 冷水屏提供了一个更冷的表面，可以捕获这些挥发物，使其凝结在屏上而非晶体上，从而提高晶体的纯度。

4. 结构与材料

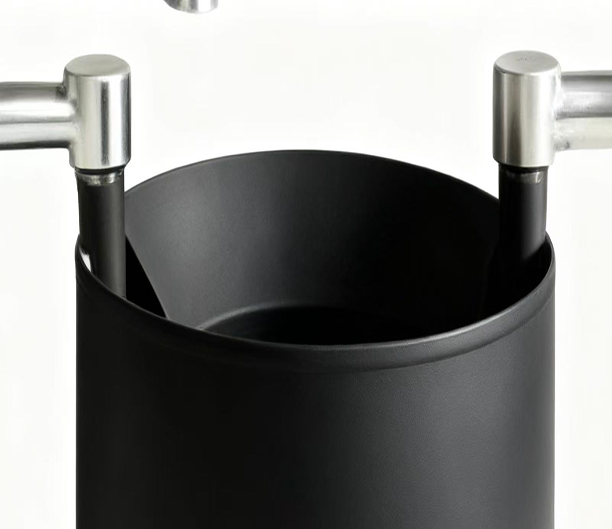

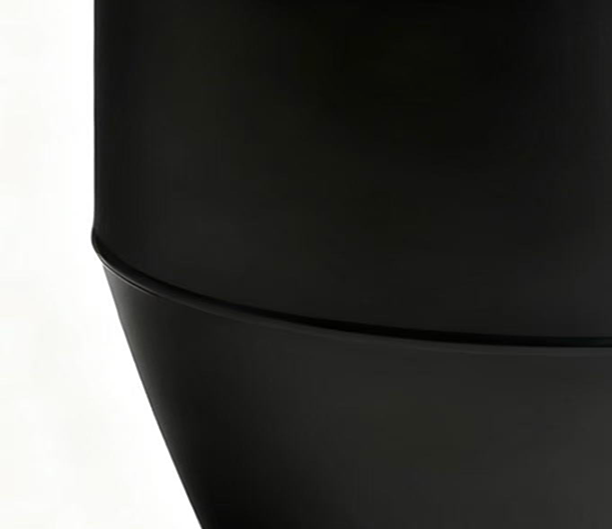

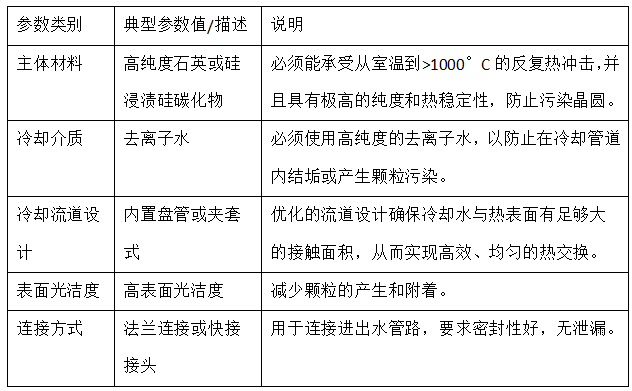

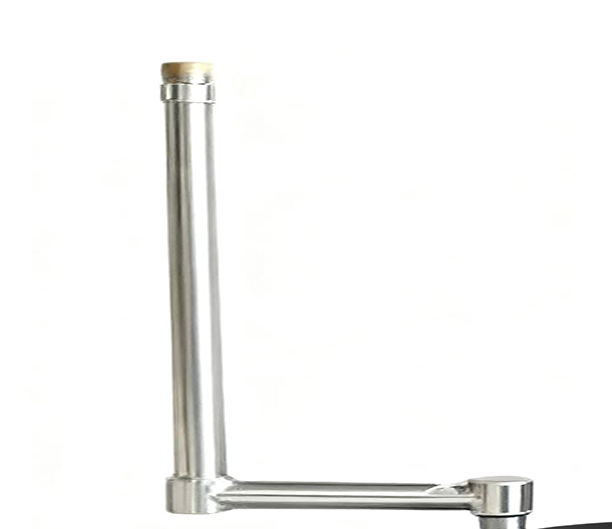

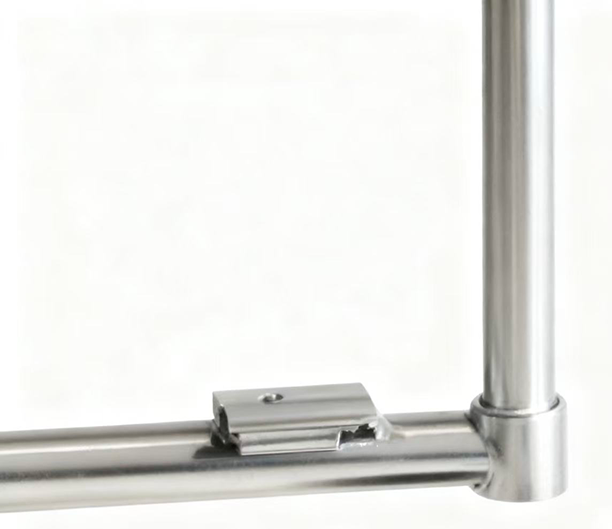

· 结构： 通常由内外两层金属板（通常是不锈钢或无氧铜）构成，形成一个中空的、可让冷却水循环的腔体。其面向晶体和热源的内表面经过特殊处理（如抛光或镀层），以优化其辐射热吸收和反射特性。

· 冷却水路： 内部有设计好的流道，确保冷却水能均匀、流过整个屏体，避免局部过热。

· 材料： 必须具备良好的导热性、高真空下的稳定性以及足够的机械强度。常用的材料包括：

  · 无氧铜： 导热性好，冷却效率高，但成本较高，重量较大。

  · 不锈钢： 成本较低，结构强度好，但导热性不如铜，通常需要通过设计更优的水路来补偿。

5. 工作原理简述

1. 冷却水从外部水源泵入冷水屏的进水口。

2. 水流在屏体的内部腔道中高速循环，吸收屏体从炉内高温环境（主要通过热辐射方式）获得的大量热量。

3. 被加热的水从出水口流出，进入外部换热系统（如冷却塔或冷水机）进行冷却，降温后再次循环使用。

4. 冷水屏自身因持续的水冷而保持在一个相对较低的温度（例如几十到几百度），从而在炽热的熔硅和晶体周围建立起一个可控的“冷区”。

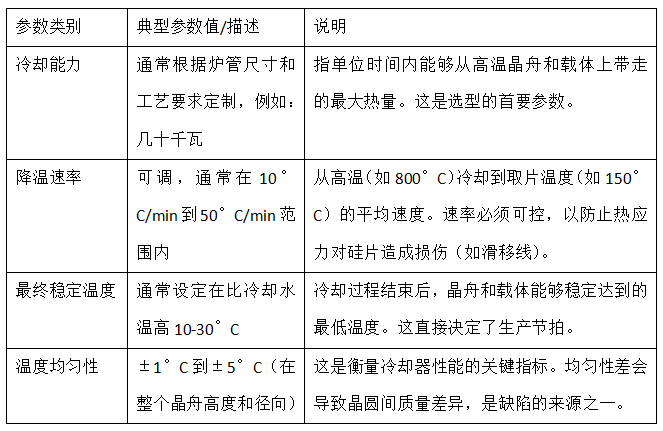

请注意：具体的参数会因设备制造商（如TEL、Applied Materials）、炉管型号（如4英寸、8英寸、12英寸）和具体的工艺应用而有所不同。在实际应用中，需要参考设备制造商提供的官方技术规格书。
